Môn học: Nhập môn Mạng máy tính - IT005

Lab 5 - Cấu hình thiết bị mạng

(Configuring Network Devices)

GVHD: ThS. Đỗ Thị Hương Lan

A. Tổng quan

1. Mục tiêu

2. Kiến thức nền tảng

3. Môi trường & công cụ

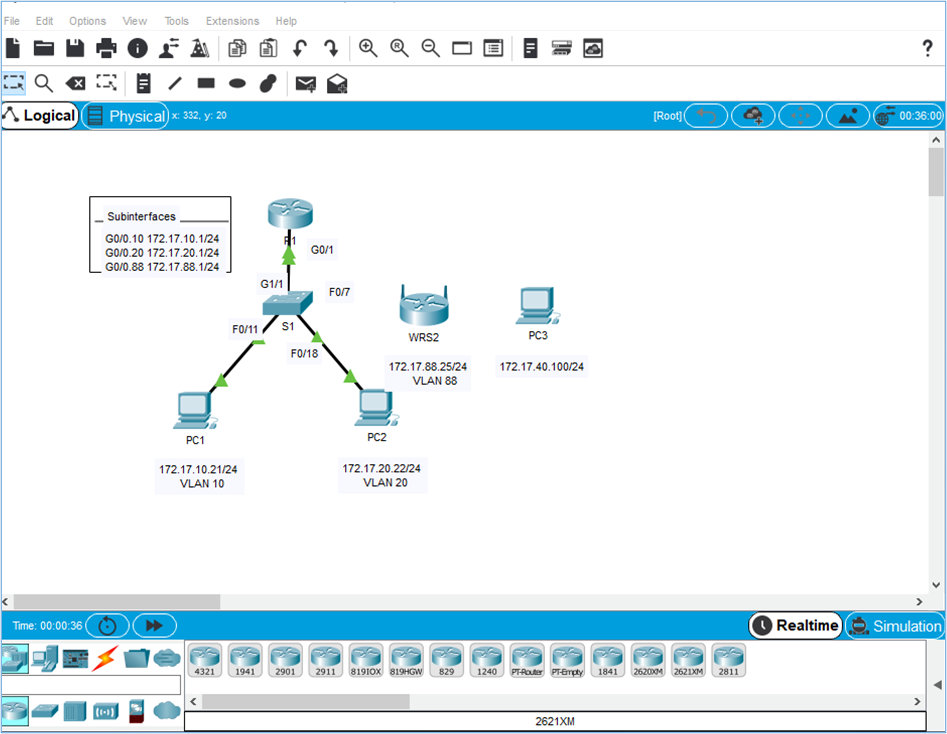

Giao diện chính của phần mềm Packet Tracer

B. Thực hành

1. Cấu hình thiết bị mạng không dây

Sinh viên thực hiện việc cấu hình thiết bị mạng không dây từ một mô hình mạng cho trước

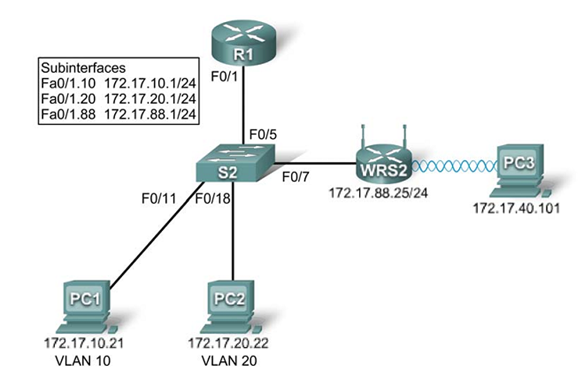

Mô hình mạng dưới đây bao gồm các thiết bị định tuyến, chuyển mạch, thiết bị không dây và các thiết bị đầu cuối (các PC)

Sinh viên hãy thực hiện các bước sau đây để cấu hình cho phép PC3 kết nối vào hệ thống sẵn có thông qua kết nối với thiết bị không dây Wireless Router

Mở file Lab 5a.pka và làm theo hướng dẫn sau đây:

1.1 Kết nối thiết bị mạng không dây vào mô hình

Sử dụng cáp thẳng (Copper Straight-through) để kết nối từ cổng Internet của wireless router đến cổng Fa0/7 của switch

1.2 Cấu hình cơ bản cho Wireless Router

 ◆ Cấu hình phần Internet connection
Thực hiện các bước sau:
 - Bước 1: Chọn WRS2 > GUI tab
 - Bước 2: Chọn phần Internet Connection type thành Static IP
 - Bước 3: Cấu hình phần địa chỉ IP với thông số sau:
  • Internet IP address: 172.17.88.25
  • Subnet mask: 255.255.255.0
  • Default gateway: 172.17.88.1
 ◆ Cấu hình phần Network Setup
Thực hiện các bước sau:
 - Bước 1: Kéo xuống phần Network Setup
 - Bước 2: Điền Router IP là 172.17.40.1 và subnet mask là 255.255.255.0
 - Bước 3: Chọn Enabled cho phần DHCP server
 - Bước 4: Click Save Settings

1.3 Cấu hình truy cập và bảo mật cho Wireless Router

Thực hiện các bước sau:
 - Bước 1: Chọn tab Wireless ở phía trên cùng
 - Bước 2: Chuyển Network Mode thành Wireless-N Only và đổi tên của mạng không dây SSID thành WRS_LAN
 - Bước 3: Tắt SSID Broadcast (chọn Disabled) và click Save Settings
 - Bước 4: Chọn tab Wireless Security. Thay Security Mode từ Disabled thành WPA2 Personal
 - Bước 5: Sử dụng mật khẩu cisco123 (phần passphrase)
 - Bước 6: Click Save Settings

1.4 Cấu hình Wireless Client

Thực hiện các bước sau:
 - Bước 1: Click PC3 > Desktop > PC Wireless
 - Bước 2: Click Profiles tab. Click New. Đặt tên Wireless Access
 - Bước 3: Trong màn hình tiếp theo, click Advanced Setup. Gõ WRS_LAN trong phần Wireless Network Name. Click Next
 - Bước 4: Chọn Obtain network settings automatically (DHCP) và click Next
 - Bước 5: Trong phần Wireless Security, chọn WPA2-Personal và click Next
 - Bước 6: Gõ passphrase là cisco123 và click Next
 - Bước 7: Click Save và click Connect to Network

1.5 Kiểm tra kết nối

Xem phần Signal Strength và Link Quality để biết thông tin link kết nối. Click More Information để xem chi tiết cấu hình địa chỉ IP

1.6 Kiểm tra kết quả thực hành

Sau khi hoàn thành, sinh viên chuyển sang cửa sổ PT Activity và nhấn Check Results để xem kết quả

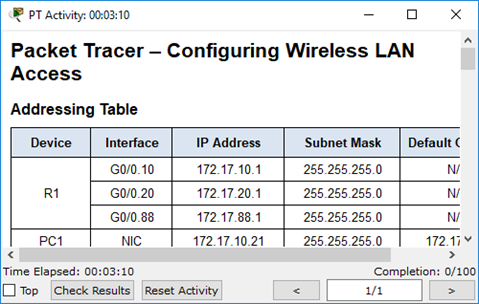

Cửa sổ PT Activity

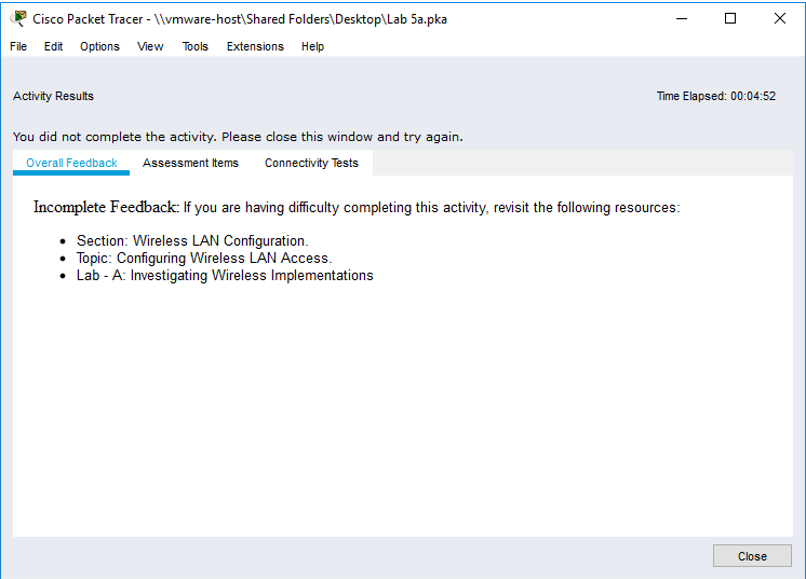

Kết quả tổng quát khi chưa thực hiện cấu hình

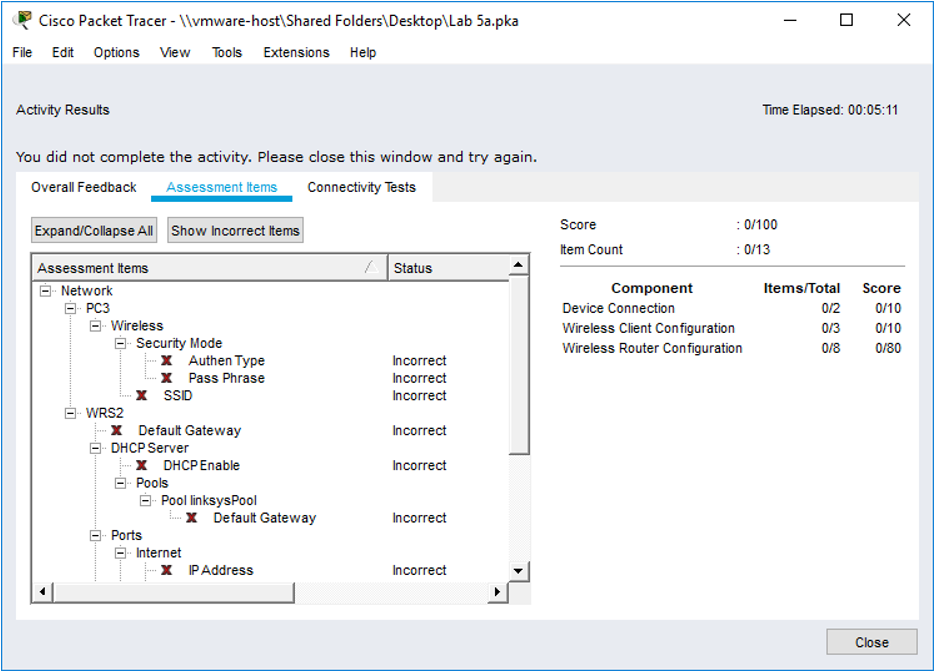

Kết quả chi tiết khi chưa thực hiện cấu hình

Yêu cầu: Lưu file với tên Lab 5a_NhomXX.pka (kèm User Profile). Chụp hình các kết quả đưa vào báo cáo những nội dung sau đây:
  - Hình chụp Overall Feedback
  - Hình chụp Assessment Items
  - Mô hình mạng

2. Cấu hình Router

Sinh viên thực hiện việc cấu hình các thiết bị trong một mô hình mạng cho trước

Mô hình mạng dưới đây bao gồm các thiết bị định tuyến, các thiết bị chuyển mạch và các thiết bị đầu cuối (các PC)

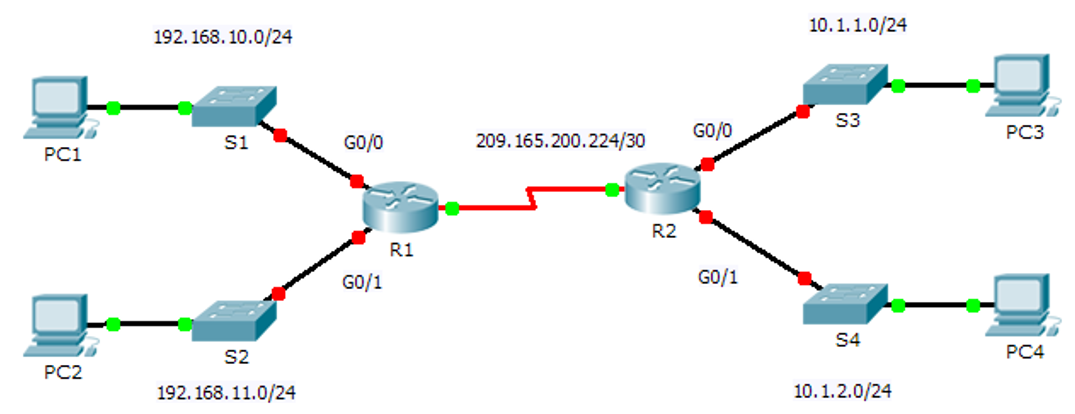

Mô hình mạng thực hành Cấu hình địa chỉ IP trên Router

Bảng địa chỉ IP

Device Interface IP Address Subnet Mask Default Gateway
R1 G0/0 192.168.10.1 255.255.255.0 N/A
G0/1 192.168.11.1 255.255.255.0 N/A
S0/0/0 (DCE) 209.165.200.225 255.255.255.252 N/A
R2 G0/0 10.1.1.1 255.255.255.0 N/A
G0/1 10.1.2.1 255.255.255.0 N/A
S0/0/0 (DCE) 209.165.200.226 255.255.255.252 N/A
PC1 NIC 192.168.10.10 255.255.255.0 192.168.10.1
PC2 NIC 192.168.11.10 255.255.255.0 192.168.11.1
PC3 NIC 10.1.1.10 255.255.255.0 10.1.1.1
PC4 NIC 10.1.2.10 255.255.255.0 10.1.2.1

Sinh viên hãy thực hiện các bước sau đây để cấu hình cho phép các thiết bị trong mô hình kết nối với nhau

Mở file Lab 5b.pka và làm theo hướng dẫn sau đây:

2.1 Cấu hình địa chỉ IP cho các router

Trong mô hình mạng trên, Router 1, 2 chưa được cấu hình hoàn chỉnh. Vì vậy, tiến hành thực hiện cấu hình trên các Router

Thực hiện các bước sau:
 - Bước 1: Chọn R1 > CLI tab
 - Bước 2: Nhập password cisco để đăng nhập

User Access Verification
Password: cisco
R1>

 - Bước 3: Gõ lệnh enable và nhập password class

R1>enable
Password: class
R1#

 - Bước 4: Gõ lệnh config t để cấu hình các interface của Router 1

R1#config t
R1(config)#

 - Bước 5: Gõ các lệnh sau để cấu hình địa chỉ cho interface gigabitethernet 0/0 (địa chỉ được cấu hình là địa chỉ đã được xác định trong bảng địa chỉ)

R1(config)#interface gigabitethernet 0/0
R1(config-if)#ip address 192.168.10.1 255.255.255.0
R1(config-if)#no shutdown

 - Bước 6: Quan sát thông báo để biết đã cấu hình thành công Interface G0/0 hay chưa. Nếu đã thành công, gõ lệnh exit để thoát khỏi phần cấu hình của Interface G0/0

R1(config-if)#exit

 - Bước 7: Thực hiện lại Bước 5, 6 để cấu hình địa chỉ cho interface còn lại là G0/1 của R1 với các thông tin trong bảng địa chỉ
 - Bước 8: Sau khi cấu hình xong, lưu lại cấu hình với câu lệnh copy run start. Lưu ý: dùng lệnh exit để thoát và thực hiện lệnh ở mode R1#

R1#copy run start

 - Bước 9: Thực hiện tương tự các bước ở trên để cấu hình cho các Interface G0/0, G0/1 của R2

2.2 Kiểm tra cấu hình

Kiểm tra kết nối bằng cách ping từ PC1 -> PC4, R2 ->PC2 và chụp lại kết quả kiểm tra, đưa vào báo cáo.

Sử dụng các câu lệnh show để xem các cấu hình của Router 1 và 2 (chụp hình nội dung các câu lệnh show sau), ví dụ

R1#show run
R1#show ip interface brief
R1#show ip route

2.3 Kiểm tra kết quả thực hành

Thực hiện tương tự phần 1.6

Yêu cầu: Lưu file với tên Lab 5b_NhomXX.pka (kèm User Profile). Chụp hình các kết quả đưa vào báo cáo những nội dung sau đây:
  - Hình chụp Overall Feedback
  - Hình chụp Assessment Items
  - Màn hình Ping (PC1 --> PC4, R2 --> PC2)
  - Mô hình mạng

3. Bài toán chia mạng và cấu hình mô hình

Sinh viên thực hiện việc chia mạng con, phân bổ địa chỉ IP và cấu hình các thiết bị trong một mô hình mạng cho trước

Mô hình mạng dưới đây bao gồm các thiết bị định tuyến, các thiết bị chuyển mạch và các thiết bị đầu cuối (các PC)

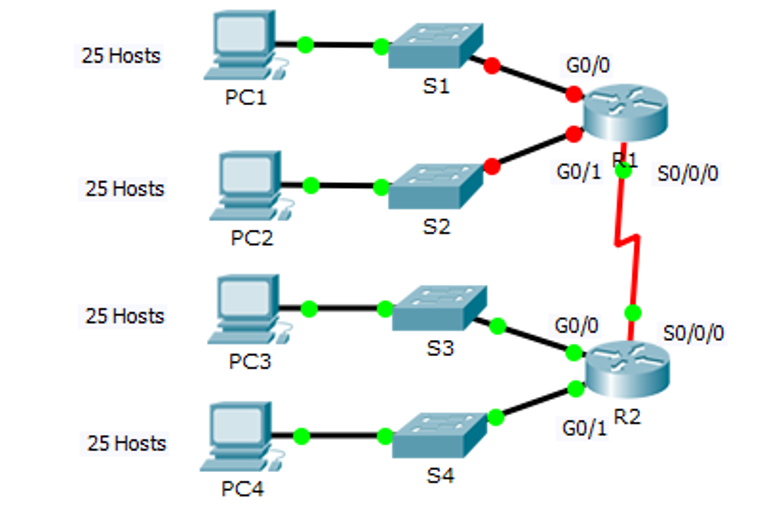

Mô hình mạng thực hành Áp dụng chia địa chỉ IP

Sinh viên hãy thực hiện các bước sau đây để cấu hình cho phép các thiết bị trong mô hình kết nối với nhau

Mở file Lab 5c.pka và làm theo hướng dẫn bên dưới

3.1 Chia mạng con và phân bổ IP

Cho mô hình mạng trên và mạng 192.168.100.0/24. Thực hiện việc chia mạng để phục vụ cho yêu cầu bài toán (chú ý số lượng mạng con và số lượng host trong các mạng con)

Thực hiện các bước sau:
 - Bước 1: Xác định số lượng mạng con trên mô hình đã cho
 - Bước 2: Thực hiện việc chia mạng từ mạng đã cho (192.168.100.0/24). Liệt kê các thông số gồm địa chỉ mạng, dãy địa chỉ host, địa chỉ broadcast của các mạng con đó và điền vào bảng sau
STT Địa chỉ mạng Địa chỉ đầu Địa chỉ cuối Địa chỉ broadcast
0
1
2
3
4
5
6
7
 - Bước 3: Sau khi chia mạng con, gán các mạng con vào từng mạng trong mô hình như sau
  • Gán Subnet 0 cho mạng LAN kết nối đến GigabitEthernet 0/0 interface của R1
  • Gán Subnet 1 cho mạng LAN kết nối đến GigabitEthernet 0/1 interface của R1
  • Gán Subnet 2 cho mạng LAN kết nối đến GigabitEthernet 0/0 interface of R2
  • Gán Subnet 3 cho mạng LAN kết nối đến GigabitEthernet 0/1 interface of R2
  • Gán Subnet 4 cho kết nối giữa R1 to R2
 - Bước 4: Sau khi gán mạng con, hoàn thành bảng địa chỉ sau:
Device Interface IP Address Subnet Mask Default Gateway
R1 G0/0
G0/1
S0/0/0
R2 G0/0
G0/1
S0/0/0
S1 VLAN 1
S2 VLAN 1
S3 VLAN 1
S4 VLAN 1
PC1 NIC
PC2 NIC
PC3 NIC
PC4 NIC

Lưu ý:

  • Sử dụng địa chỉ đầu tiên của mạng con cho Interfaces GigabitEthernet của R1, R2
  • Với kết nối giữa R1 và R2, sử dụng địa chỉ đầu tiên của mạng con cho Interface S0/0/0 của R1 và địa chỉ cuối cùng cho Interface S0/0/0 của R2
  • Sử dụng địa chỉ thứ 2 của mạng con cho các Switch
  • Sử dụng địa chỉ cuối cùng của mạng con cho các PC

3.2 Cấu hình thiết bị

Từ bảng thông tin ở trên, thực hiện cấu hình IP phù hợp cho các các thiết bị R1, S3 và PC4

3.3 Kiểm tra kết quả thực hành

Thực hiện tương tự phần 1.6

Yêu cầu: Lưu file với tên Lab 5c_NhomXX.pka (kèm User Profile). Chụp hình các kết quả đưa vào báo cáo những nội dung sau đây:
  - Bảng chia mạng con
  - Bảng cấu hình địa chỉ
  - Hình chụp Overall Feedback
  - Hình chụp Assessment Items
  - Mô hình mạng

C. Yêu cầu và Đánh giá

1. Yêu cầu

Đặt tên file báo cáo/thư mục theo định dạng như mẫu:

NhomXX_MSSV_HoTenNhomTruong_LabX

Ví dụ: Nhom01_18521007_NguyenVanA_Lab5

2. Đánh giá

Sinh viên tìm hiểu và tự thực hiện được bài thực hành, trả lời đầy đủ các yêu cầu đặt ra, trình bày báo cáo chi tiết, rõ ràng theo mẫu báo cáo đã được cung cấp
